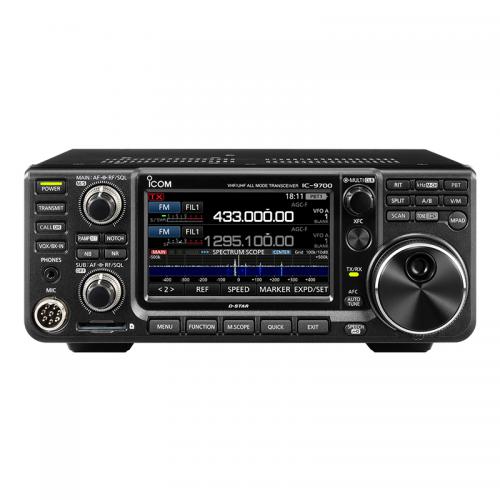

ICOM IC-9700

【製品詳細】

HF機で熟成されたRFダイレクト・サンプリング方式を採用(144/430MHz帯)。
144/430MHz帯に加え1200MHz帯を標準装備。AM、DV/DDを含むオールモードに対応。
V/UHF機初、高速リアルタイムスペクトラムスコープ&ウォーターフォール表示を実現。
タッチ操作に対応した4.3インチ大型TFTディスプレイを装備。
2波同時受信(異なるバンド/異なるモード)、フルデュプレックス運用に対応。
簡単操作を実現したサテライトモードを搭載。
D-STAR®のDV(デジタルボイス)とDD(デジタルデータ)モードに対応。
DVモードの2波同時受信に対応。
RS-MS3A/RS-MS3Wと同等のゲートウェイ機能を内蔵。アプリ不要で運用が可能。
高効率で安定した出⼒、省エネを実現する新設計のパワーアンプ。

【製品特徴】

高速リアルタイムスペクトラムスコープ&ウォーターフォール表示を実現。
さらに、1200MHzを標準装備した至高のVHF/UHF専用機。

HF機で熟成されたRFダイレクト・サンプリング方式を採用(144/430MHz帯)。
144/430MHz帯に加え1200MHz帯を標準装備。AM、DV/DDを含むオールモードに対応。
V/UHF機初、高速リアルタイムスペクトラムスコープ&ウォーターフォール表示を実現。
タッチ操作に対応した4.3インチ大型TFTディスプレイを装備。
2波同時受信(異なるバンド/異なるモード)、フルデュプレックス運用に対応。
簡単操作を実現したサテライトモードを搭載。
D-STAR®のDV(デジタルボイス)とDD(デジタルデータ)モードに対応。
DVモードの2波同時受信に対応。
RS-MS3A/RS-MS3Wと同等のゲートウェイ機能を内蔵。アプリ不要で運用が可能。
高効率で安定した出力、省エネを実現する新設計のパワーアンプ。

■144/430MHzに加え1200MHzを標準装備。AM、DV/DDを含むオールモードに対応。

オプションを追加することなく、144/430/1200MHz帯のマルチバンド運用を楽しむことができます。さらに、日本アマチュア無線連盟が推進するアマチュア無線のデジタル通信D-STARのDV(デジタルボイス)とDD(デジタルデータ)モード、さらにはAMモードも搭載。また、144/430/1200MHz各バンド用にアンテナ端子が装備されています。

■デジタル技術を結集したRFダイレクト・サンプリング方式を採用(144/430MHz帯)。

HF機で高い評価を得ているRFダイレクト・サンプリング方式を採用(144/430MHz帯)。複雑なアナログ処理をFPGAで一括デジタル処理するこの方式は、アナログ信号の処理過程においてアナログミキサーで起こるような非線形歪みが発生しません。そのため、信号のピュアリティが非常に高く、クリアな送受信音を引き出すことができます。また、FPGAとCPUソフトウェアの協調処理により、HF高級機に匹敵する高速リアルタイムスペクトラムスコープを実現しています。1200MHz帯では、ダウンコンバージョンIFサンプリング方式を採用しています。

■タッチ操作に対応したTFTディスプレイが、直感的な操作を実現。

4.3インチのTFTディスプレイはタッチ操作に対応。周波数やモードはもちろん、サテライト通信やD-STARをはじめとした各種設定もグラフィカルなメニュー画面から直感的に操作することができます。メモリーネーム等、タッチパネルのソフトキーでスムーズに入力できます。

メニュー画面1

メニュー画面2

■V/UHF機初、高性能リアルタイムスペクトラムスコープ&ウォーターフォール表示を実現。

リアルタイムスペクトラムスコープ
&ウォーターフォール表示例

V/UHF機で初めて高性能リアルタイムスペクトラムスコープとウォーターフォール表示を実現。高速リアルタイムスペクトラムスコープを使えば、バンドの状況を把握したり、目的の信号に素早くアクセスしたりすることができます。また、ウォーターフォール表示により、受信信号の履歴を時系列で確認することも可能です。

■2波同時受信、フルデュプレックス運用に対応。

2波同時受信表示例

2波同時受信機能(異なるバンド、異なるモード)に対応しています。1200MHz帯のAM、144MHz帯のFMを同時にワッチするといった運用が可能。コンテストやDXハンティング等に絶大な威力を発揮します。また、メインで送信しながらサブで同時に受信するフルデュプレックスにも対応しているので、簡単な操作でテレフォンスタイルの交信やサテライト通信が楽しめます。

■送受信音の波形を見ながらモニターできるオーディオスコープ機能を搭載。

送受信音のFFTスコープ、オシロスコープの表示、相手局送信波の変調特性や、自局のマイクコンプレッサー効果を目で見てモニタリングすることができます。さらに、受信音のスペクトラム表示によるフィルター幅やノッチ特性を、目で見て確認することも可能。また、オシロスコープではCWのキーイング波形を視認することもできます。

■安定した高出力、省エネを実現する新設計のパワーアンプ。

上記写真は15分間連続送信した際の背面
シャーシ温度の比較です。
IC-911Dが65度まで発熱しているのに対し、
IC-9700は45度までしか温度が上昇していま
せん。

新設計パワーアンプにより、高効率で安定した出力<144/430MHz帯:50W>を実現。さらに、新設計のクーリング構造により本体の温度が上昇しにくく、長時間にわたるコンテストや移動運用でも安定した運用が可能です。また、省エネにも大きく貢献しており、IC-911Dと比較した場合、送信時20A→15A以下と大幅に消費電流を軽減しています。

■快適なD-STAR®運用を可能にする多彩な機能。

DR機能表示例

D-STARは初めてという方にもわかりやすいと好評のDR(D-STAR レピータ)機能を搭載しています。また、2波同時受信&同時復調にも対応。2波同時受信するだけではなく、メイン/サブ両方の信号を復調することができます。さらに、DD(デジタルデータ)モードにも対応しているため、レピータ局やアシスト局、ゲートウェイを介してインターネットに接続することも可能です。

■ターミナルモード/アクセスポイントモード

IPアドレス設定表示例

IC‐9700では本体に固定IPアドレスを設定することが可能。ルーターにIPアドレスを設定しておくことで、スマートフォンやパソコンなしで、ターミナルモードやアクセスポイントモードでの運用が可能になります。

接続イメージ図(アクセスポイントモード接続例)

※運用の際は、取扱説明書をご覧ください。

■IC-7300と同様の操作系を採用。

IC-9700(左)、IC-7300(右)

ダイヤルやボタン類は、ほぼIC-7300と同様のレイアウト。表示画面、メニュー画面もIC-7300の仕様を継承しています。IC-7300をお持ちの方なら、マニュアルを見なくても操作に迷うことはありません。IC-9700とIC-7300を組み合わせることで、HFから1200MHz帯まで、快適に運用していただけます。
