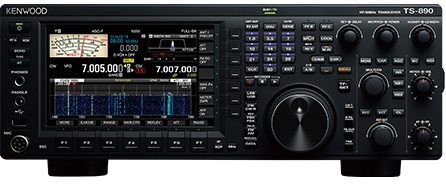

KENWOOD TS-890S

製品の概要

一般仕様
送信周波数範囲 160mバンド 1.810~1.825MHz,1.9075~1.9125MHz
80mバンド 3.500~3.575MHz,3.599~3.612MHz
3.680~3.687MHz,3.702~3.716MHz
3.745~3.770MHz,3.791~3.805MHz
非常連絡設定周波数 4,630kHz
40mバンド 7.0~7.2MHz
30mバンド 10.1~10.15MHz
20mバンド 14.0~14.35MHz
17mバンド 18.068~18.168MHz
15mバンド 21.0~21.45MHz
12mバンド 24.89~24.99MHz
10mバンド 28.0~29.7MHz
6mバンド 50.0~54.0MHz
受信周波数範囲 0.13~30MHz、50~54MHz
(VFOは30kHz~60MHzを連続動作)
電波型式 A1A(CW)、A3E(AM)、J3E(SSB)、F3E(FM)、
F1B(FSK)、G1B(PSK)
周波数安定度 ±0.1ppm以内(0℃~+50℃,)
アンテナインピーダンス 50Ω
アンテナチューナー整合範囲 16.7Ω~150Ω
電源電圧範囲 DC13.8V±15%
接地方式 マイナス接地
消費電流 送信時最大 22.5A以下
受信時(無信号時) 2.5A以下
使用温度範囲 0℃~+50℃
外形寸法 突起物含まず W396.0 × H141.3 × D340.0mm
突起物含む W409.6 × H158.3 × D387.4mm
質量 約15.8kg
送信部
定格送信出力 CW/SSB/FSK/
PSK/FM(AM)
TS-890S:100W(25W)
TS-890D:50W(25W)
変調方式 SSB:平衡変調 FM:リアクタンス変調 AM:低電力変調
最大周波数偏移(FM) ワイド:±5kHz以下、ナロー:±2.5kHz以下
送信スプリアス HF:-50dB以下
50MHz:-63dB以下(S)、-60dB以下(D)
搬送波抑圧比 60dB以上
不要測波帯抑圧比 60dB以上
送信周波数特性 100~2,900Hz:-6dB以内
マイクロホンインピーダンス 600Ω
XIT可変範囲 ±9.999kHz
受信部
受信方式 ダブルスーパーヘテロダイン
中間周波数 第1 IF 8.248MHz
第2 IF 24kHz/36kHz(FM)
受信感度(TYP) SSB/CW/FSK/PSK
(S/N 10dB)
-6dBμ(0.5μV)(0.13~0.522MHz)
12dBμ(4μV)(0.522~1.705MHz)
-14dBμ(0.2μV)(1.705~24.5MHz)
-18dBμ(0.13μV)(24.5~30MHz)
-18dBμ(0.13μV)(50~54MHz)
AM(S/N 10dB) 16dBμ(6.3μV)(0.13~0.522MHz)
30dBμ(31.6μV)(0.522~1.705MHz)
6dBμ(2μV)(1.705~24.5MHz)
2dBμ(1.3μV)(24.5~30MHz)
2dBμ(1.3μV)(50~54MHz)
FM(12dB SINAD) -13dBμ(0.22μV)(28~30MHz)
-13dBμ(0.22μV)(50~54MHz)
スケルチ感度 SSB/CW/FSK/PSK/AM 15dBμ(5.6μV)以下(0.13~0.522MHz)
25dBμ(18μV)以下(0.522~1.705MHz)
5dBμ(1.8μV)以下(1.705~30MHz)
1dBμ(1.1μV)以下(50~54MHz)
FM -14dBμ(0.2μV)以下(28~30MHz)
-14dBμ(0.2μV)以下(50~54MHz)
イメージ妨害比 HF:70dB以上、50MHz:60dB以上
中間周波数妨害比 70dB以上
選択度 SSB 2.6kHz以上(-6dB)
4.4kHz以下(-60dB)
CW/FSK/PSK 500Hz以上(-6dB)
1.2kHz以下(-60dB)
AM 6kHz以上(-6dB)
12kHz以下(-50dB)
FM 12kHz以上(-6dB)
25kHz以下(-50dB)
RIT可変範囲 ±9.999kHz
ノッチフィルター減衰量(IF) 70dB以上(Manual)
ビートキャンセル減衰量(AF) 40dB以上
低周波出力 1.5W以上(8Ω)
低周波出力インピーダンス 4Ω~8Ω

● 付属品

  • ■ DC電源コード×1
  • ■ 7ピンDINプラグ(REMOTEコネクター用)×1
  • ■ 13ピンDINプラグ(ACC2コネクター用)×1
  • ■ 予備ヒューズ4A×1
  • ■ 予備ヒューズ25A×1
  • ■ 取扱説明書×1
  • ■ 保証書×1
  • ■ 送信機系統図×1
  • ■ 回路図×3
  • ■ JARL入会申込書1式
  • ・測定はJAIAが定めた測定方法によります。
  • ・製品情報ページの測定値やグラフは、測定例です。
  • ・電気的スペックはアマチュアバンドのみに適用されます。第1 IF周波数(8.248MHz)付近はIFトラップにより受信感度が低下します。
  • ・アマチュアバンド受信時に内部ビートが発生する場合があります。また、バンドスコープ(ウォーターフォール)画面に受信信号以外のスプリアス信号を表示する場合があります。
  • ・20W(30MHz以下は10W)を超えるアマチュア無線局の申請には、第3級アマチュア無線技士以上、50Wを超える場合は、第2級アマチュア無線技士以上の資格が必要です。
    また第3級アマチュア無線技士の資格で、最高出力50W(100W/50W切り換え可能機を含む)を超える機器を使ってのアマチュア無線局の申請はそのままでは申請することができませんのでご注意ください。
  • ・本無線機器の本体には電波法に基づく技術基準適合証明等を取得した表示(技適マーク)がついています。



  •
  •
  •
  •
  •
